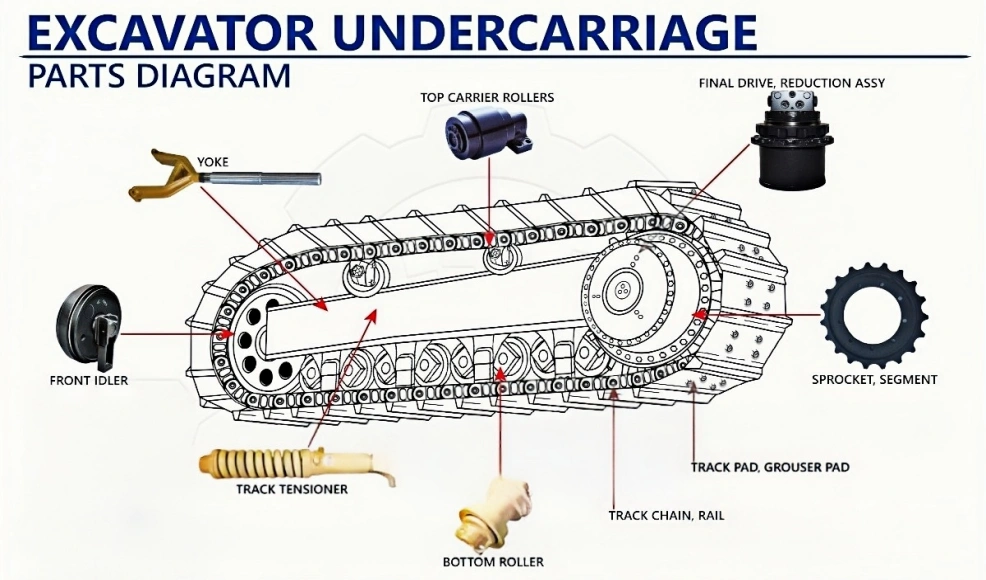

O chassi da escavadeira consiste normalmente na estrutura inferior/estrutura da esteira, quatro rodas e uma esteira (composta pela roda motriz, roda-guia, roletes da esteira, roda-guia da esteira e esteiras). Também inclui o acionamento final (motor de deslocamento e caixa de redução) e o dispositivo de tensionamento. Alguns modelos também possuem acessórios como lâminas niveladoras. A terminologia de engenharia se refere coletivamente à roda dentada motriz, roda dentada guia, roletes da esteira, roda-guia da esteira e esteiras como as “quatro rodas e uma correia”, que formam coletivamente os componentes críticos de desgaste do chassi.
Componentes principais
Estrutura da esteira/Estrutura em X: Suporta o peso da estrutura superior, conecta as esteiras esquerda e direita e monta as quatro rodas e uma correia, servindo como o principal elemento estrutural do chassi. Conheça nossos componentes de alta qualidade para a estrutura inferior em Quanzhou Dingtai Engineering Machinery.
Grupo da esteira/Conjunto da esteira: Composto por elos e placas da esteira, aumenta a área de contato com o solo, distribui o peso e permite o movimento. Nossos grupos de esteira são fabricados com materiais de alta resistência para garantir durabilidade e desempenho.
Roda dentada (roda motriz): Engata na esteira para receber o torque final da transmissão, impulsionando o veículo para frente ou direcionando-o. Descubra nossas rodas dentadas de precisão que oferecem excelente tração e vida útil prolongada.
Roda-guia (roda-guia dianteira): Trabalha com o dispositivo de tensionamento para manter a tensão da corrente e guiar o movimento da esteira.
Rolo da esteira (rolo inferior): Suporta todo o peso da máquina e distribui uniformemente a carga para as esteiras em contato com o solo.
- Rolo de transporte (rolo superior): suporta o lado de retorno da esteira, garantindo uma operação suave e suprimindo a oscilação.
Energia e transmissão
- O motor de deslocamento converte energia hidráulica em energia mecânica. Após a amplificação do torque pela caixa de redução de deslocamento, ele é transmitido à roda motriz, formando o acionamento final do chassi.
- Normalmente localizado na roda dentada traseira, esse conjunto serve como o principal componente de potência para a mobilidade do chassi.
Tensionamento e orientação
- O dispositivo de tensionamento (cilindro de graxa + mola de retorno) ajusta a tensão da esteira, alterando a posição do rolo guia, absorvendo choques e evitando descarrilamentos.
- Combinado com proteções da esteira e componentes de guia, ele reduz o desvio da esteira, aumentando a durabilidade e a estabilidade.
Componentes opcionais e variantes
- As miniescavadeiras geralmente possuem lâminas niveladoras para terraplenagem e suporte, que são acessórios comuns do chassi.
- Algumas referências incluem a junta giratória central e o anel giratório nas listas de chassis, enquanto outras os classificam na estrutura superior, refletindo diferentes padrões de categorização.
- Os chassis com rodas substituem o sistema de esteiras por eixos e pneus, oferecendo maior mobilidade, mas com desempenho diferente em terrenos acidentados, representando um tipo de chassi distinto.
Lista de verificação para inspeção
- Estrutura inferior/estrutura da esteira (estrutura em X)
- Quatro rodas e uma esteira: roda dentada (ou roda motriz), roda-guia (ou roda-guia), rolo da esteira (ou rolo inferior), rolo transportador (ou rolo superior), esteira (ou corrente da esteira, conjunto da esteira)
- Transmissão final: motor de deslocamento + redutor de deslocamento
- Dispositivo de tensionamento (cilindro de graxa + mola)
- Acessórios: Lâmina niveladora, placas de proteção/limpadores, etc.
